一、水面蒸發傳感器工作原理

應用壓力式測量原理，通過測量蒸發皿內液體重量變化，再計算出頁面高度，從而測得蒸發量。能夠適應各類環境的水面蒸發測量，不受液體結冰的影響，克服了使用超聲波原理測量液面高度時出現的結冰時測量不準、無水時易損壞傳感器、測量精度低等弊端。

二、水面蒸發傳感器適用范圍

水面蒸發傳感器是用來感知水面蒸發量變化的傳感器，可以觀測水面蒸發在不同時間段的變化規律，適用于氣象觀測、植物栽培、種子培養、農林業、地質勘測、科學研究等領域。

既可與自動加水裝置、數據采集發送裝置等配套使用，實現蒸發過程自動監控，也可與數據采集存儲裝置(記錄儀)組合使用，實現蒸發數據的自動存儲，還可與雨量傳感器、數據采集發送裝置等搭配使用，實現蒸發、降雨過程的自動觀測和遠程傳輸。

三、水面蒸發傳感器功能特點

1.可以防止太陽直曬引起的蒸發誤差，擁有比同行業產品更高的測量精度值，響應速度快;

2.整機選用304不銹鋼材質制成，耐腐蝕，不起銹，外觀精美，保證傳感器使用壽命;

3.壓力式測量原理，使用高精度的稱重原理測量蒸發皿內液體的重量變化，計算出液面高度，從而測量得到蒸發量，測量更準確，數據更科學;

4.雙層防護的設計結構，該產品采用雙層不銹鋼設計，可以隔離外界干擾，使測量結果更加準確;

5.停電后再通電，輸出數據依然正確;

四、工作及存儲條件

工作溫度：-40～85°C

工作濕度：0～100%RH

儲存濕度：<80%(無凝結)

五、技術參數

供電電壓：12V DC

測量范圍：0～190mm

測量精度：±1%

信號輸出：485 Modbus-RTU

響應時間：200ms

內桶口徑：φ200mm

防護等級：IP66

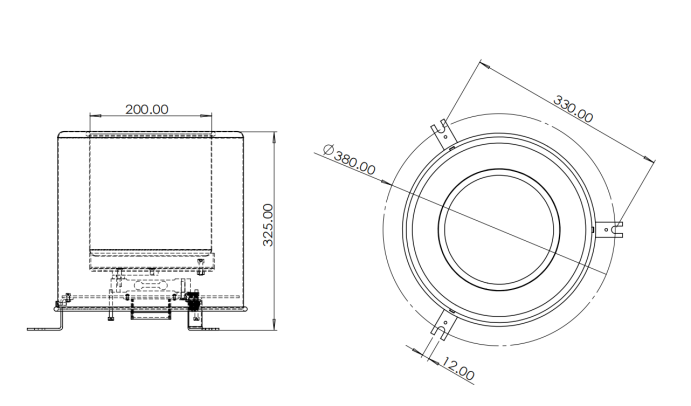

六、產品尺寸圖

七、安裝指導

1.安裝位置選擇須知

設備安裝地點應高出地面且須裝在水泥底座上，防止雨水淹沒底盤及倒灌進設備內部從而引起設備短路或線路故障。

2.安裝步驟

將產品拆箱，把外殼、內膽、底座放置于水平地面準備安裝，安裝步驟如下：

A去掉底部頂絲

B將內膽放置于底座托盤上

C將外殼罩在底座底盤上

D轉動外殼使外殼底部螺栓孔與底座托盤螺栓孔對齊后插入螺栓擰緊

E將組裝好的設備固定于預先制作好的水泥底座上
